Lekcja 2: Niech się coś dzieje! - Pierwszy prosty projekt na zachętę :).
Zacznijmy od prostego sterowania diodą LED. Oczywiście na początek nie będziemy się zajmować zasadą działania
diody, prądem, napięciem, itd. Najpierw chcemy osiągnąć jakiś spektakularny sukces przy minimalnym wkładzie pracy i wiedzy;)

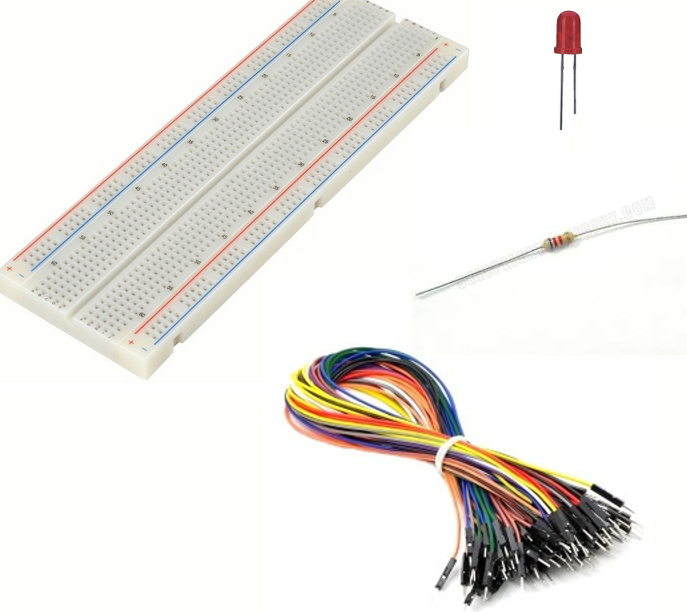

Szukamy w zakupionym zaestawie małego pudełka, w którym znajduje się płytka Arduino. Później w zestawie startowym szukamy
przedmiotów, które przedstawiono na rysunku. Potrzebujemy jeszcze przewodu USB, który również znajduje się w zestawie.

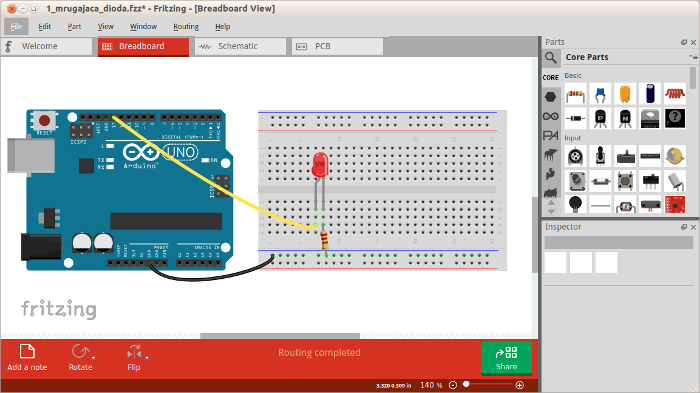

Najpierw na płytce stykowej wstawiamy elementy wg poniższego schematu. Żółty przewód z wyjścia oznaczonego na płytce Arduino numerem 13, do płytki stykowej do rzędu, w którym umnieszczamy diodę LED dłuższą nóżką. Druga nóżka diody łączy się z opornikiem 220 ohm, który łączy się z czarnym przewodem na płytce stykowej i wraca do płytki Arduino do łącza oznaczonego napisem GND.
Po połączeniu (pamiętemy by każde połączenie sprawdzić dwukrotnie), włączamy aplikację Arduino IDE i piszemy kod, który widzimy poniżej. Pamiętaj tylko, że duże i małe litery w kodzie mają znaczenie!
Podłączamy teraz płytkę Arduino przewodem USB z komputerem i w oknie Arduino IDE wciskamy klawisz Upload (strzała w prawo).
Jeśli nie popełniliśmy błędu, dioda powinna zacząć mrugać co 0,1 sekundy.
To działa!
W następnej lekcji zaczenimy już na poważnie ;)
